ShapeMetrix

HOME>사진계측>ShapeMetrix

                               ShapeMetrix3D는 일반상용 DSLR 카메라를 이용하여

                     3D Model을 생성하고 터널, 암사면, 지형분석에 용이한 시스템입니다.


ShapeMetrix3D (SMX) / BlastMetrix3D(BMX)는 카메라(드론용 카메라포함)로 촬영한 이미지를 이용하여 3D Model을 생성하고 3D 지형분석, 사면분석(Dip Direction, Dip & Dip), 터널분석, 그리고 유구입단면도 생성을 간편하고 빠른 시간에 처리 할 수 있는 솔루션입니다.

 세이프메트릭스 (ShapeMetrix3D) 제품소개
특징

 드론에 장착된 소형 카메라를 포함한 모든 DSLR 카메라에서 촬영한 이미지로 고해상도 3D Model 생성


 SMX Software 구성

수 백장의 이미지를 정밀 정합하여 단시간 내에 대단위의 지형을 3D Model 생성


좌표, 주향경사, 방위각, 수평각, 등고선, 거리, 면적, 체적 분석


입단면선, Section View, 불연속면, 사변안정성 분석


대사면 및 넓은 지형을 측정 가능한 확장성


3D Model 및 분석 데이터를 CAD로 내보내기 가능 (CSV, DXF, OBJ…..)



 SMX Software 구성

사양

  SMX UAV SMX
Standard Package		SMX TBM
Module/Model

SMX UAV

Completion

SMX UAV

Geologic Mapping

SMX

UAV Heap

SMX MultiPhoto

Yes

Yes

Yes

-

-

SMX SurfaceTrimmer

Yes

Yes

Yes

Yes

Yes

SMX Normalizer

Yes

Yes

Yes

Yes

Yes

SMX Referencer

Yes

Yes

-

Yes

Yes

JMX Analyst

Yes

Yes

-

Yes

Yes

 SMX Supervisor

-

-

Yes

-

 -

 SMX Volume Calculator

Yes

-

Yes

 -

 -

 Hardware Option

 드론 패키지

 카메라, 렌즈 및 관련 액세서리

 Disk Target 포함한 Range Pole

 Referencing Targets

 Calibration check panel

 Hardware 필수

 카메라

 Range Pole

 Targets



 SMX UAV
    •  SMX Standard

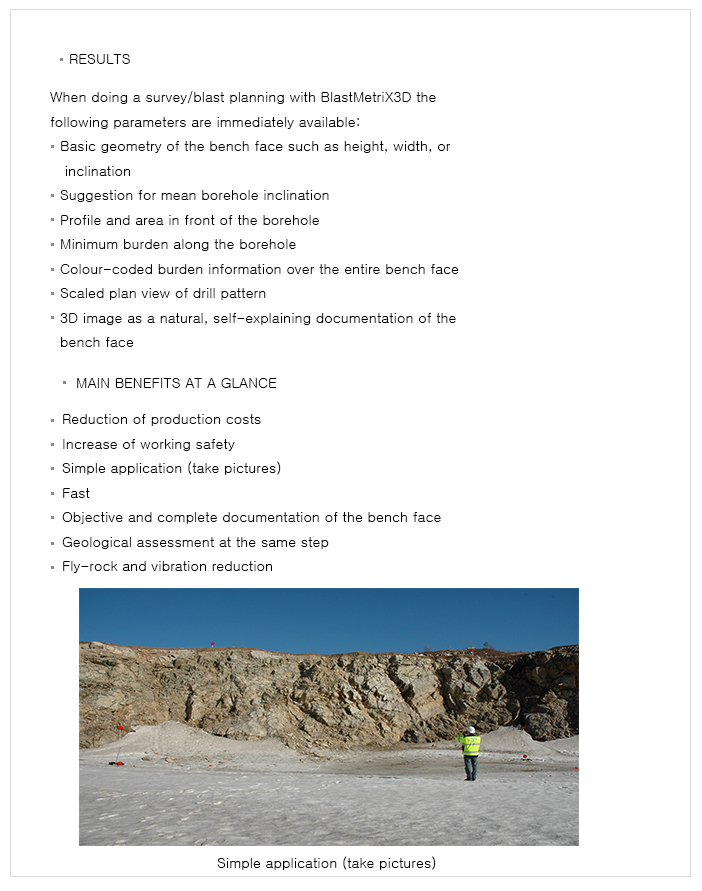

    SMX Standard.jpg
     SMX TBM

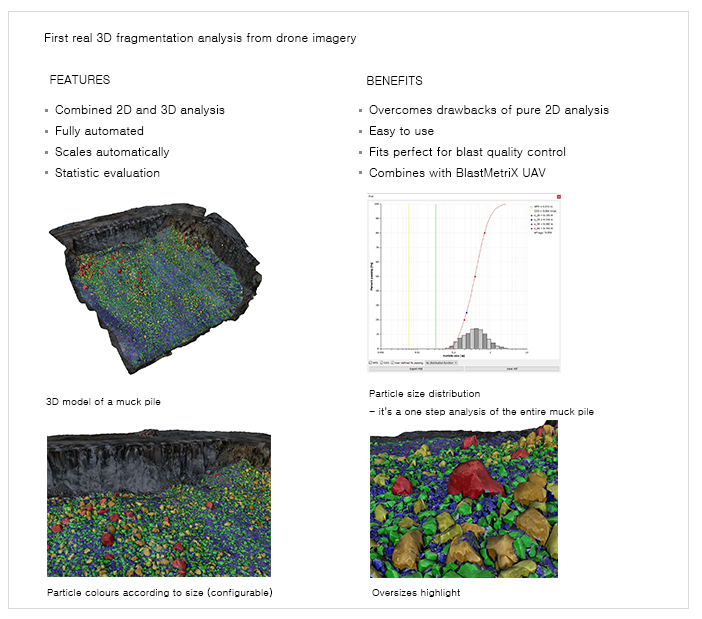

     Fragmenter


      Software 구성
    SMX ReconstructionAssistant
    - 3D모델 생성

    SMX SurfaceTrimmer
    - 3D모델 편집
    SMX Normalizer
    - 3D 모델의 스케일링 및 방향지정

    SMX Referencer
    - 외부 좌표입력(측량값, GPS)
    SMX CalibrationTester
    - 카메라 캘리브레이션 Test

    JMX Analyst
    - 분석 Tool
    SMX ModelMerger (옵션)
    - 다중 3D모델을 하나의 3D모델로 합성
    사양
    Shapemetrix3D Blastmetrix3D
    특징 및 장점 무 타켓/비 접촉으로 실제의 이미지와 함께
    수 백만 3D 포인트가 생성된 생성
    (레이저 스캐너와 같은 기능)    		 ShapeMetrix3D를 바탕으로 BlastPlanner에서
    발파계획 수립
    주요용도 - 암반, 사면, 침하량, 침하방향, 방위각/수직각 분석
    - 길이, 균열 간격, 면적, 체적, 채굴량 계산
    - 막장, 불연속면의 방향, 길이, 위치분석
    - 암사/토사 면의 안정성 및 이동상황 분석
    - Dip&and Dip, Dip Direction, Orientation    		 - Drilling plan
    - Bore Hole
    - Positioning – 하중방향, 발파량
    System 구성 1. 이미지 취득
       - 일반/상용 카메라(1020만 화소)
    2. JMX/SMX Reconstructor software
       - 이미지를 포함한 수백만 3D 포인트와 3D이미지
         생성
    3. JMX/Analyst – 3D 측정 및 분석     		1. 3D 이미지 획득
       - ShapeMetrix3D(카메라사진 부분은
         ShapeMetix 셀과 ‘셀 병합’ 시킵니다.)
    2. Delimeter
    3. BlastPlanner 발파계획 수립
    소요 사진 수 2장
    계측 정확도 - 입력하는 Reference Point의 정확도에 따르며, 일반적으로 1~2mm(50M이하) 2~3cm (100~1000M)임
    - 정밀 측정한 Control Point를 사용하면 mm이하 가능
    3D 이미지
    생성시간    		 3분 이내 사진촬영부터 Borehole Plan 까지 1시간 이내
    데이터 포맷 DXF, VRML, Inventor, XYZ, CSV(MS Excel), TXT

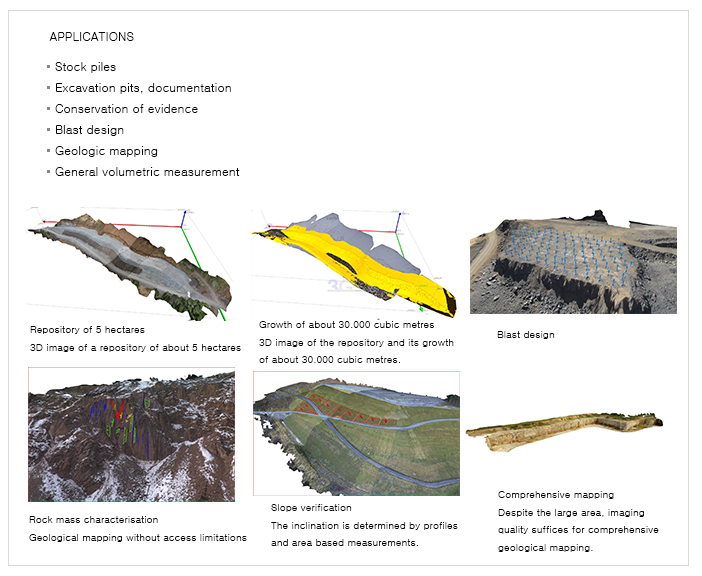

            ShapeMetrix-UAV

    BlastMetrix-UAV

    특징

         정확한 문서화
         재현 가능한 결과
         매우 정밀함

         표면의 윤곽 (적재도표 및 지도)
         발파 할 체적
         발파 전 후 비교변화
         Muckpile의 정량화 (움직임, 부피, 팽창)
         파워 트로프의 정량화
         원활한 데이터 흐름


    ShapeMetrix-TBM

    주요기능

    터널면의 3D 획득,암반조건에 대한 영구적인 문서,확장되고 지향된 3D 이미지,지질지도
    과부하 계량화, 기하학적 측정

    구성요소

    		 자율 TBM 이미징 유닛
    원형 3D 이미지의 생성 및 정렬을위한 소프트웨어
    3D 이미지 및 기하학적 암석 특성 평가를위한 소프트웨어 JMX Analyst


    종류


    Shapemetrix3D
    ShapeMetrix3D 사진측량 시스템은 일반 상용 DSLR 카메라를 이용하여
    3D Point Cloud가 있는 3D Model을 생성하여 터널, 암사면, 지형분석을
    하는 시스템입니다.
    실제의 이미지와 함께 수 백만 포인트의 3D좌표 데이터가 생성 되므로
    3D Model에서 마우스 클릭만으로 원하는 곳의 3D좌표, 주향경사, 방위,
    각도, 전리면, 거리, 면적, 등을 분석하는 편리한 사진측량
    시스템입니다.
    Blastmetrix3D
    - BlastMetriX3D 시스템은 ShapeMetrix3D와 동일한 방식으로3차원 이미지를
      기반으로 경사단면 (bench face)측량과 발파 설계를 계획하는데 혁신적인
      시스템입니다.
    - 리미터(delimiter; scaling rod; range pole)라고 하는 스케일링 폴대를
      세팅한 후, DSLR Camera로 사진 2장을 찍어서 3D Model을 생성한 후
      (BMX BlastPlanner)에서 발파를 위한 적절한 위치를 3차원으로 볼 수
      있습니다.

    - SMX BlastController는 발파전용 사진측량 소프트웨어로써 SMX BlastPlanner와 ShapeMetriX3D 시스템으로 구성되어
      있습니다. 기본 구성은 상용 DSLR 디지털카메라 (calibrated digital SLR camera), 신호기(signalling element),
      Delimiterf로써, Delimiter는 발파부위 Edge 근처에 놓아 주면 됩니다. 이미지 분석 소프트웨어는 사진으로부터
      3D이미지를 생성 내는 부분, 3D 측정, 분석 및 평가, 발파 계획(Blast Planning) 두 부분으로 이루어 집니다.


     Shapemetrix-UAV

      Shapemetrix-UAV는 정확한 3D 이미지가 컴퓨터에서 생성되는 적절한 원격제어 항공기(마이크로-드론)에서

     보정된 카메라로 고품질의 사진을 찍습니다. 3GSM은 볼륨측정, 발파 디자인 및 암석 질량 특성화와 같이

     one_stop으로 제공합니다.


    Blastmetrix-UAV

     Blastmetrix-UAV는 표면의 윤곽과 형상, Blast 디자인과

    분석을 위하여 무인항공 사진으로 3D 이미지를 생성합니다.

    공중 3D 이미지는 특히 벤치 사이트와 폭파 사이트 기하학을

    최적의 위치에서 확보 할 수 있습니다. 3D 모델을 사용하면

    드릴 패턴이 기하학적 조건 및 지질조건에 따라 조정됩니다.

    불량한 블라스팅 결과는 종종 앞줄 구멍 배치의 부정확성과

    블래스트패턴 형상의 부정확성으로 인해 발생합니다.

    드론의 3D이미지는 대규모 발파현장을 완벽하게 조사할 수

    있습니다.




    ShapeMetrix-TBM

     ShapeMetrix TBM은 TBM을 사용한 하드록 터널링 중 디지털 터널면 문서화를 위한 3D 이미징및 분석 시스템입니다.

    자율적 이미징 유닛은 유지보수 시프트 중에 검사개소가 설치됩니다. 커터헤드를 돌리면 원형비디오가 캡처되며

    고급 소프트웨어 확장 및 측정이 촬영되는 3D이미지를 생성합니다.
