V-Stars/N(/S)

HOME>3차원측정기>V-Stars/N(/S)

GSI는 60년간 오직 포터블 3차원 측정 시스템만 생산해 온 세계적인 전문회사입니다.

60년간 포터블 3차원 측정 시스템만을 생산해온 GSI는 산업용 포터블 3차원 측정에 최적화시킨 고 정밀 산업용 사진계측전용 카메라 INCA4를 자체 생산하는 전세계에서 유일한 포터블 3차원 측정 전문회사입니다. 측정정확도가 5um+4um인 V-STARS/S System은 미국 GSI (Geodetic Systems Inc.)에서 개발된 고 정밀 산업용 포터블 3차원 측정 시스템으로 간편하고 쉽고 빠르게 고 정밀 3차원 측정이 가능합니다. 휴대성이 탁월한 V-STARS 시스템은 높은 측정 정확도와 함께언제 어디서나 측정 할 수 있는 휴대가 간편한 포터블 3차원 측정 시스템입니다.

제품소개

측정원리

Optical Sensing Technology(Photogrammetry)를 이용하여 정확한
3차원 위치 및 변형분석이 가능한 포터블 3차원 측정 시스템

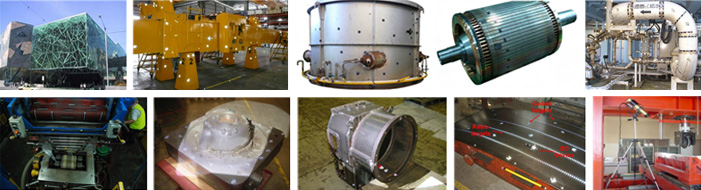

용도

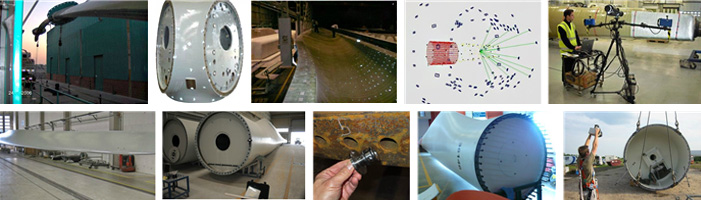

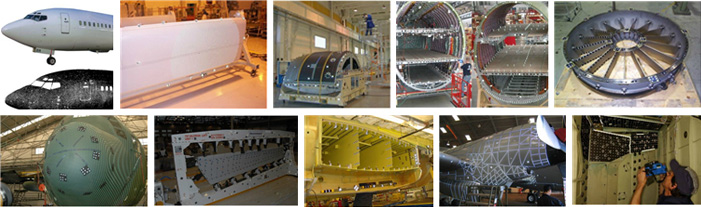

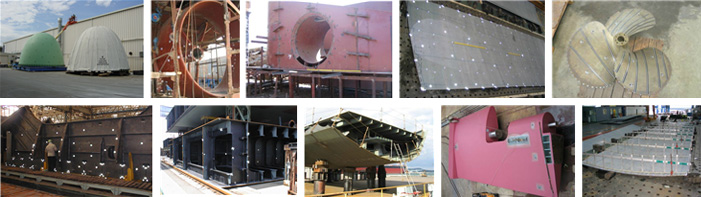

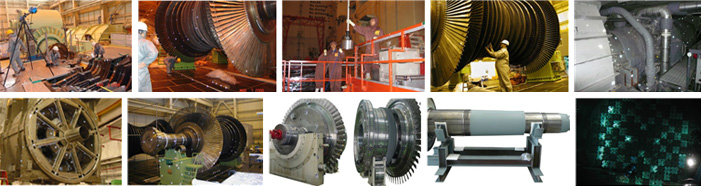

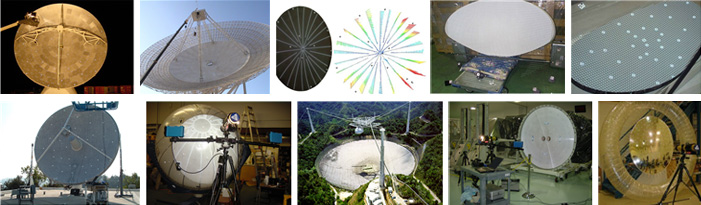

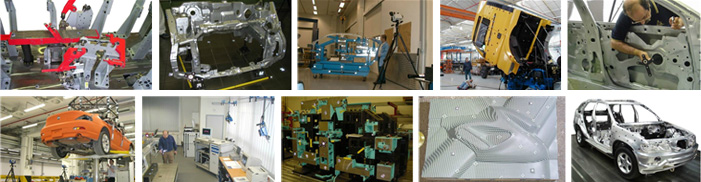

측정정확도 4.5um+4.5um/M(1:200,000)이상의 높은 측정 정확도로
어떠한 어려운 측정 환경에서도 3차원 측정 가능

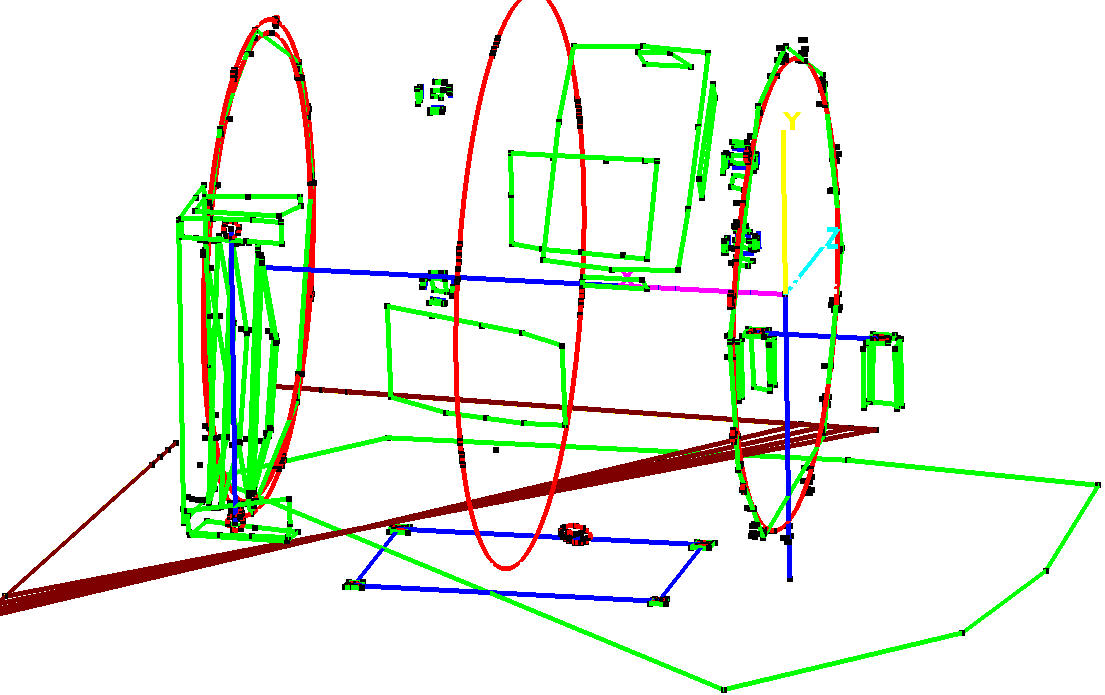

3차원 위치 측정

길이/면/원/구/원통/파라볼라 데이터 산출

곡률반경/직각도/평탄도/평행도/간극측정

정밀 얼라인먼트

Surface 분석

설계데이터와 측정데이터의 비교분석

진동/내구 테스트 전/후의 형상 변형/변위 분석

역설계

V-Stars/N/S 시스템 형식


모델명	V-Stars/S	V-Stars/M	V-Stars/N_Platinum	V-Stars/N_Gold V-Stars/N_Silver	V-STARS/Prospot Scanner
2대이상 동기화	가능	수량 제한 없음	가능	불가	가능
실시간 측정	불가	가능	가능/불가	불가	가능
Touch Probe	불가	가능	가능/불가	불가	가능/불가
Resolution	12MP	12MP	45MP	24MP
Accuracy	4.5µ + 4.5µ/M	9µ + 9µ/M	5µ + 4µ/M	5µ + 5µ/M 5µ + 6µ/M	모델의 정확도를 따름
Speed	3~10 Hz	3~10 Hz
FOV	72°x58°	72°x58°	74°x53°	74°x53° 67°x48°
Shutter Life	Fully Electronic	Fully Electronic	200,000 pictures	150,000 pictures 100,000 pictures
Flash	<40 us	External only	External only	External only Internal Only
원격조정	가능	가능	불가	불가	가능
무선송신	가능 (옵션)	가능 (옵션)	가능 (옵션)	가능 (옵션)	가능/불가
Weight	1.5Kg	1.5Kg	1.8Kg	1.7Kg 1.0Kg

V-Stars/DynaMo 시스템 형식


모델명	D45R	D45F	D12R	D12F	D5R	D5F	V-STARS/Prospot Scanner
Resolution	45MP		12MP		5MP
Singl Camera Accuracy	5µ + 4µ/M		5µ + 5µ/M		5µ + 7µ/M		모델의 정확도를 따름
Dual Camera Accuracy	10µ + 7µ/M		10µ + 10µ/M		10µ + 14µ/M		모델의 정확도를 따름
FOV	60°x82°		66°x83°		50°x60°	62°x75°
Sped (Hz)	1-3Hz	4-12Hz	5-12Hz	20-50Hz	10-25Hz	40-100Hz
Flash	Deep Red or Infra-Red (IR) LEDs
Cabling	Ethernet, Cat5e or Better, Max Length 50M
Power (12V)	10-15W		5-10W	10-15W	5-10W	10-15W
Weight	800g		450g	650g	300g	450g
Dimention	13x13x7.5		11x11x5	12x12x6.2	10x10x3.7	11x11x5
Shutter (Fully Electronic)	70µ/s		17µ/s	23µ/s	17µ/s	23µ/s

종류

V-STARS/N, V-STARS/S

V-STARS/N, /S모델은 사용하기 가장 편리한 포터블 3차원 측정 시스템의 대명사입니다.

소형/경량의 뛰어난 이동성, 적용성, 현장성
  - 이동과 설치가 가장 간편한 소형/경량의 포터블 3차원 측정 장비
  - 수십 CM에서부터 100M 이상의 대형 제품도 높은 정확도로 측정
  - 현장에서 측정 데이터 즉시 확인

협소한 공간이나 아무리 어려운 측정 조건에서도 정확한 측정구현
  - 진동, 분진에 영향 없음
  - 움직이는 구조물에서도 측정가능
  - 측정환경(실내/실외, 날씨변화)의 영향 최소화

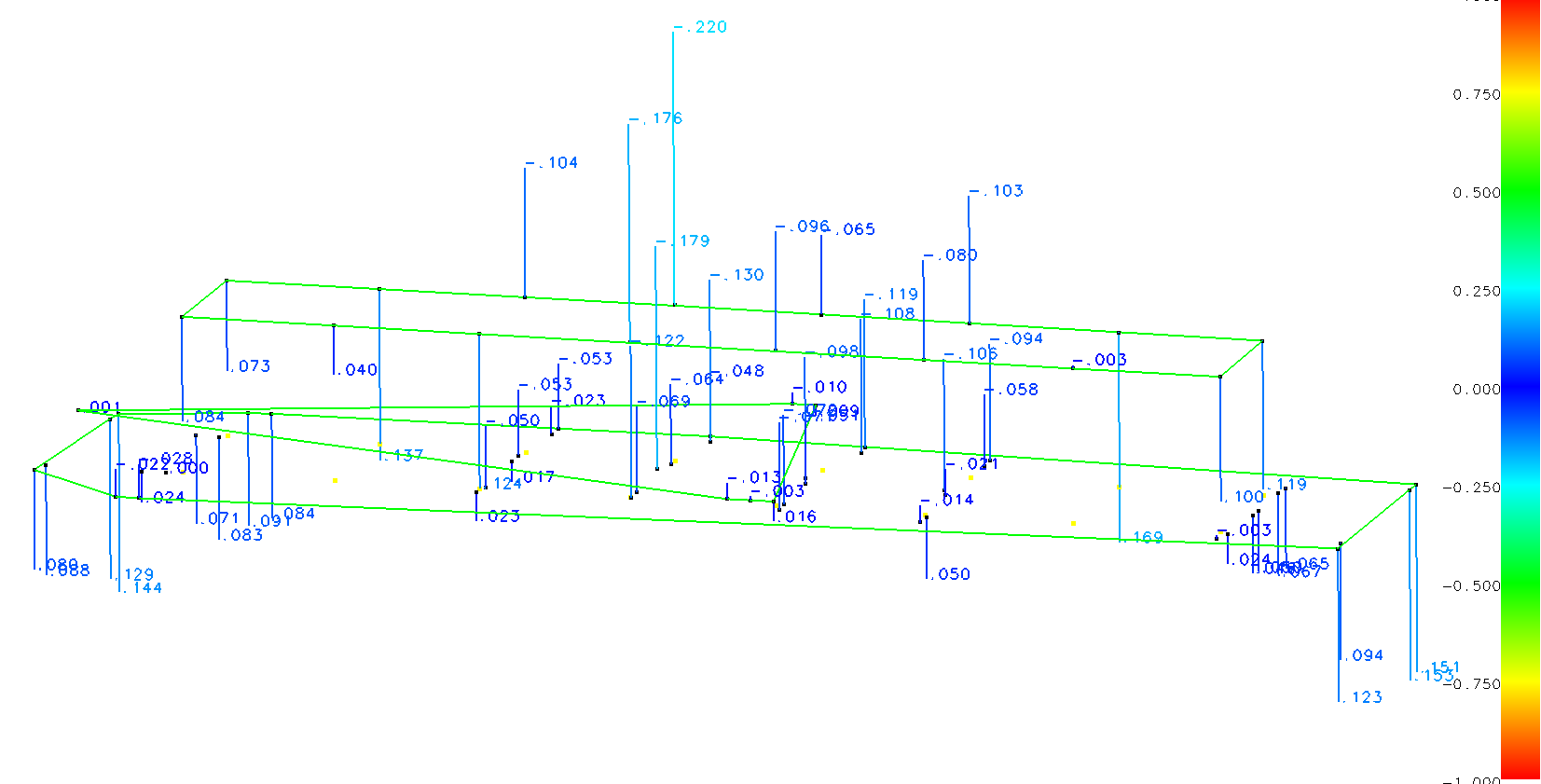

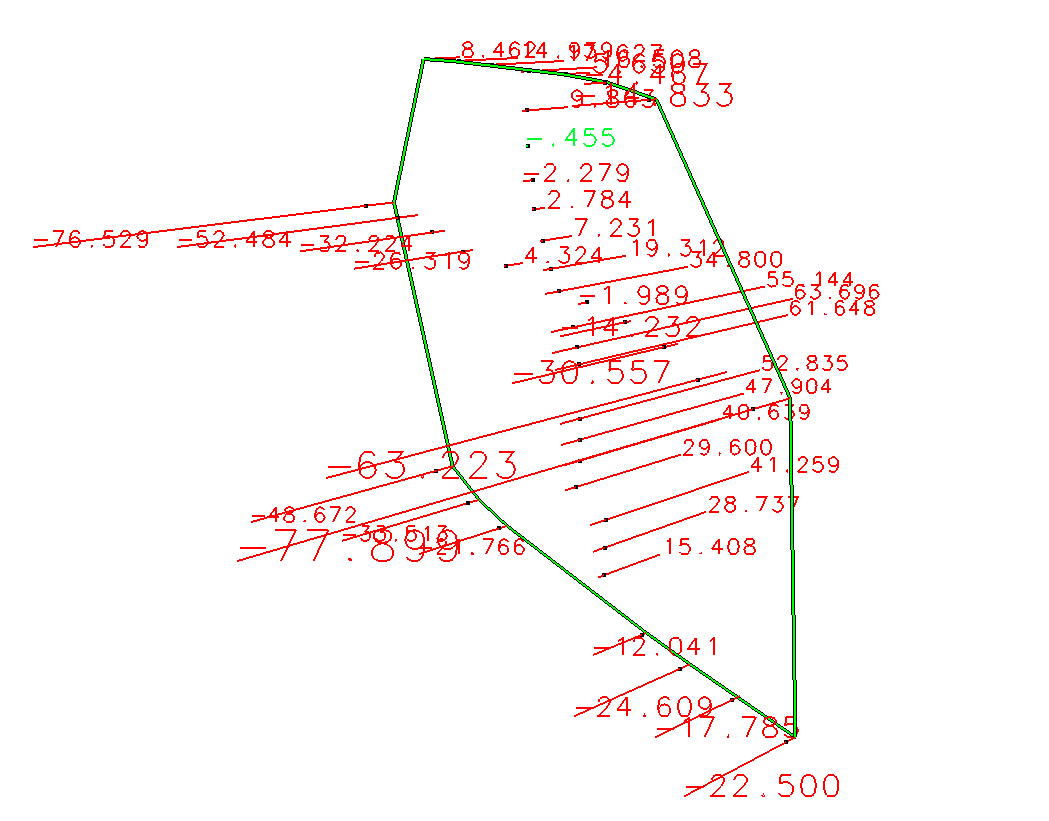

CAD데이터 VS 측정 데이터의 비교분석
- 비교편자 Display
- 변형 전 VS 변형 후의 변형 량 분석

강력한 Solid 구현
- 진위치도, 진원도, 진직도, 형행도, 곡율 반경, 각도

다양한 측정 데이터 출력
- IGES, 3D, XYZ, TXT, CSV ……

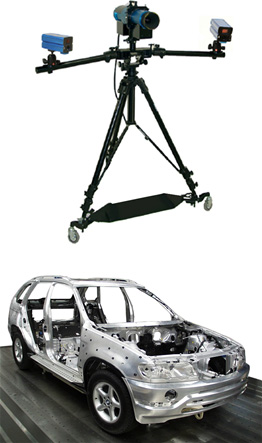

V-STARS/DynaMo

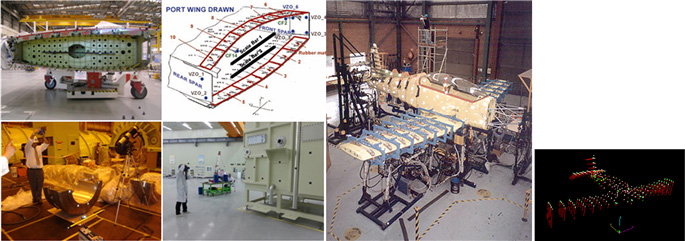

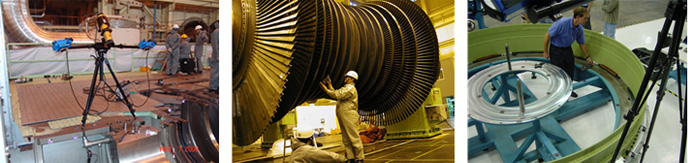

2대(이상)의 카메라를 이용하는 V-STARS/DynaMo모델은 Real-Time
측정/분석이 가능한 강력한 포터블 3차원측정 시스템입니다.

소형/경량의 뛰어난 이동성, 적용성, 현장성
  - 이동과 설치가 가장 간편한 소형/경량의 포터블 3차원 측정 장비
  - Ethernet connection에 의한 Real-Time 3차원측정
  - Warm-Up이 필요 없는 간편한 측정 준비

CAD데이터 VS 측정 데이터의 비교분석
  - 강력한 실시간 비교분석 (GD&T)가능
  - 비교편차 Display
  - 변형 전 vs 변형 후의 변형량 분석

실시간(Real-Time) Pass/Fail Check
- 3rd Party Software와 Real-Time data Transfer

연속되는 변형량의 궤적 추적
- 10Hz의 연속적인 변형량 및 궤적추적

다양한 측정 데이터 출력
- IGES, 3D, XYZ, TXT, CSV …………

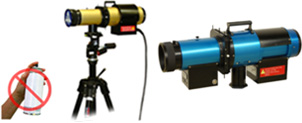

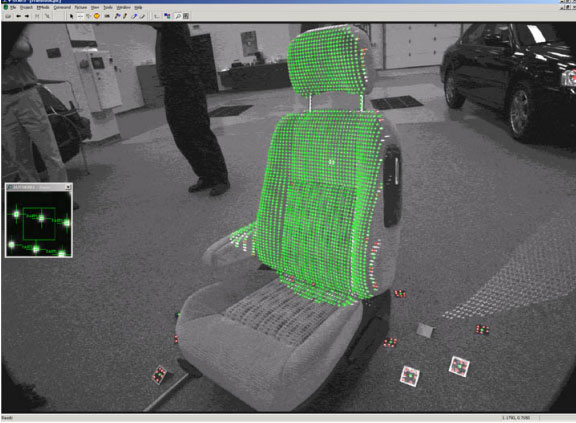

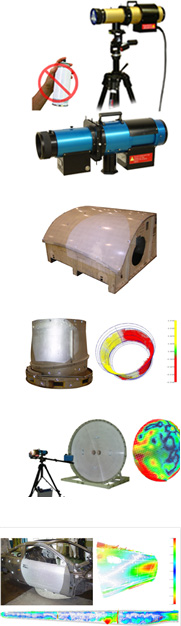

V-STARS/Prospot Scanner

Prospot Scanner는 항공기 크기의 대형제품까지 High Accuracy로 3D 스캔 및 신속한 형상분석을 가능하게 해줍니다.

High Accurate Scanning
  - 측정 대상물의 크기에 관계없이 정확도가 일정
  - V-STARS/N_Platinum 이용 시 5um + 5um/M (0.025mm@4M)이상
  - V-STARS/S System 이용 시 5um + 5um/M (0.025mm@4M)이상
  - V-STARS/D12 System 이용 시 10um + 10um/M (0.05mm@4M)이상
  - V-STARS/D5 System 이용 시 14um + 14um/M (0.07mm@4M)이상

Non-Contact Scanning
- No Target, No Probe offset
- 자유곡면 형상의 Mold, Master Model, Panel등의 3D Scanning

No Spray-Dark, Shiny
- 검은 색상이나 광택이 있는 표면도 문제없이 3D Scanning가능

Easy to Use
- Simple Set-up, No Calibration, No warm-up

Fast
- 수 초 내 형상 분석(V-STARS/DnyaMo 시스템 이용 시)
- 수 초 내 형상 분석(V-STARS/N 시스템 이용 시)

탁월한 현장성
- 1회당 Scan 가능면적 – Max. 지름 7M 이상
- 1회당 포인트 수 – 22,000Points 이상
