Drake

- 소형부터 대형까지 거의 모든 크기의 대상물을 스캔할 수 있는 휴대용 무선 3D스캐너 -

◎ 제품소개

■ 특징

- 대형LCD부착, 렌즈교환형, 무선(WIFI) 포터블 3D스캐너

- 하나의 Body에 3가지 렌즈 (Mini, Midi, Mexi)

- Auto Point Matching으로 편리하고 정밀한 Align

- 고해상도 텍스쳐 캡쳐, 실시간 고속 3D스캐너

- 이동이 편리한 핸디형 스캐너

- 의료,패션, 고고학, 산업용까지 범용으로 사용가능

DRAKE Technical Specifications
	Mini	Midi	Maxi
최대정확도	40 microns	70 microns	150 microns
거리에 따른 최대정확도	0.030% over 1m	0.025% over 1m	0.020% over 1m

최대해상도	0.15mm	0.4mm	0.6mm
텍스쳐	Yes, 1.3MP	Yes, 1.3MP	Yes, 1.3MP
광원	White LED	White LED	White LED
시야각	18cm - 30cm	33cm - 65cm	50cm - 100cm
최적 스캔거리	22cm	45cm	75cm
스캔 권장크기	0.5cm - 20cm	10cm - 100cm	30cm — 8m
프레임 당 스캔 영역, mm (최소 - 최대)	(50x64) - (96x128)	(158 x 211) - (321 x 429)	(428 x 571) - (857 x 1142)
최대 프레임속도	12fps	12fps	12fps
최대 데이터 수집 속도	1 200 000 points/sec
멀티 코어 프로세싱	Yes
출력 형식	STL, OBJ, WRML, PLY
치수 (mm)	360 x 250 x 110
무게	2.3kg
배터리	최대 1.25 시간 충전식 배터리로 교체 가능
전원충전기	12V, 60W
터치스크린	7in screen
소프트웨어	Thor3D Suite (complimentary)
데이터 전송모드	USB Flash drive or WIFI
최소 컴퓨터 요구 사항	Windows 8.1, 10; Intel Core i7; NVIDIA GeForce 400 or better (with memory of 2GB or better); RAM: 16GB
작동온도	+5°C — +35°C
작동습도	20 - 80%

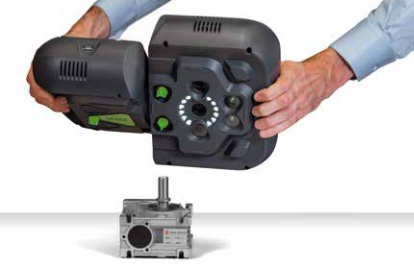

Thor3D의 "DRAKE" 3가지 렌즈교환형 (MINI,MIDI,MAXI) 무선 3D스캐너

■ 스캐닝의 2가지모드

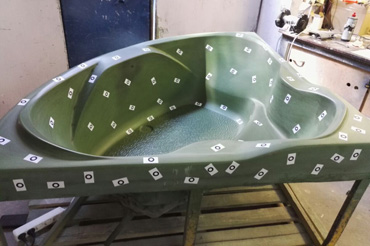

마커 사용

마커 사용안함

별도의 3차원 측정기의 도움없이도 Marker를 자동으로 인식하여 정교한 정합이 이루어지도록 합니다.

정확도의 중요성이 떨어질 경우 마커없이 스캔.
(예를 들어, 작은 조각을 만들기 위해 큰 조각상을 스캔 할 때)

또는 물체가(사람과 같이) 많은 기하학적 형상을 가지고있을 때.

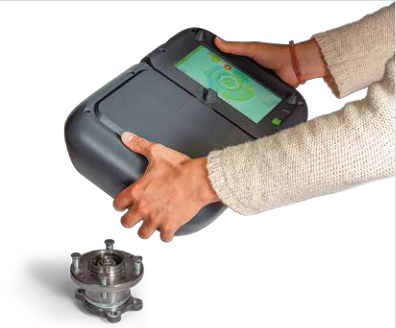

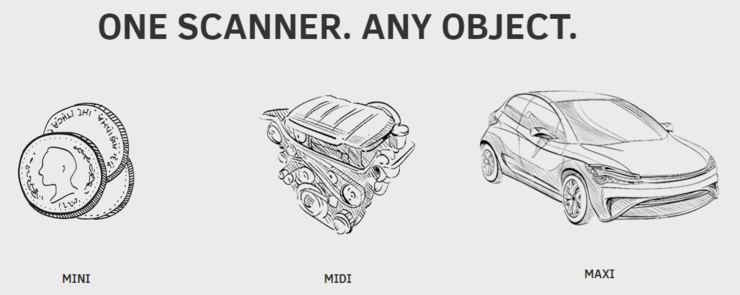

"MINI"는 가장 높은 정확도와 해상도로

작은 항목을 스캔하는 데 사용됩니다.

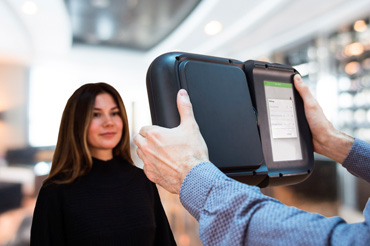

"MIDI"는 사람 또는 자동차 엔진의

부품과 같은 중간 크기의 물체를

스캔 할 때 사용합니다.

"MAXI"는 자동차, 보트, 비행기, 전신과 같은 대형 물체를 스캔하기 좋습니다.

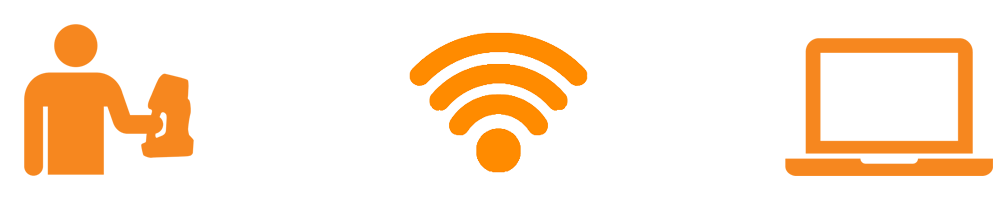

스캔데이터 결과를 실시간으로 확인	WIFI 또는 USB를 통해 PC에 연결	최종데이터 내보내기

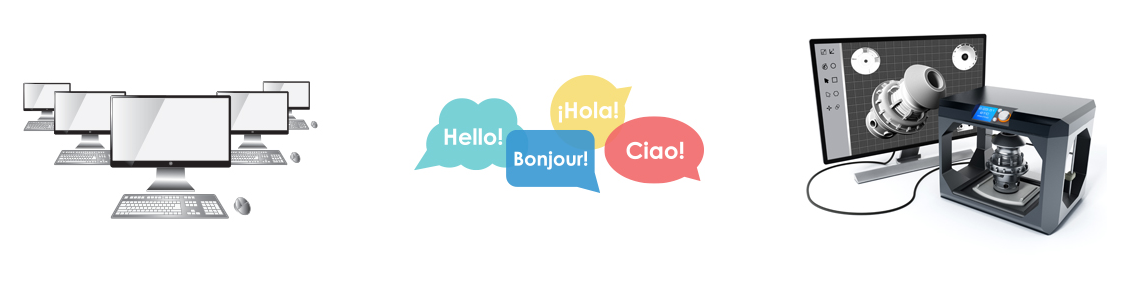

라이센스 수량 무제한 제공	한글 버전 운용 소프트웨어	3D프린터에 적합한 파일을 원클릭으로!

별도의 3차원측정 장비 없이도

정교한 Marker의 위치의 Tracking.

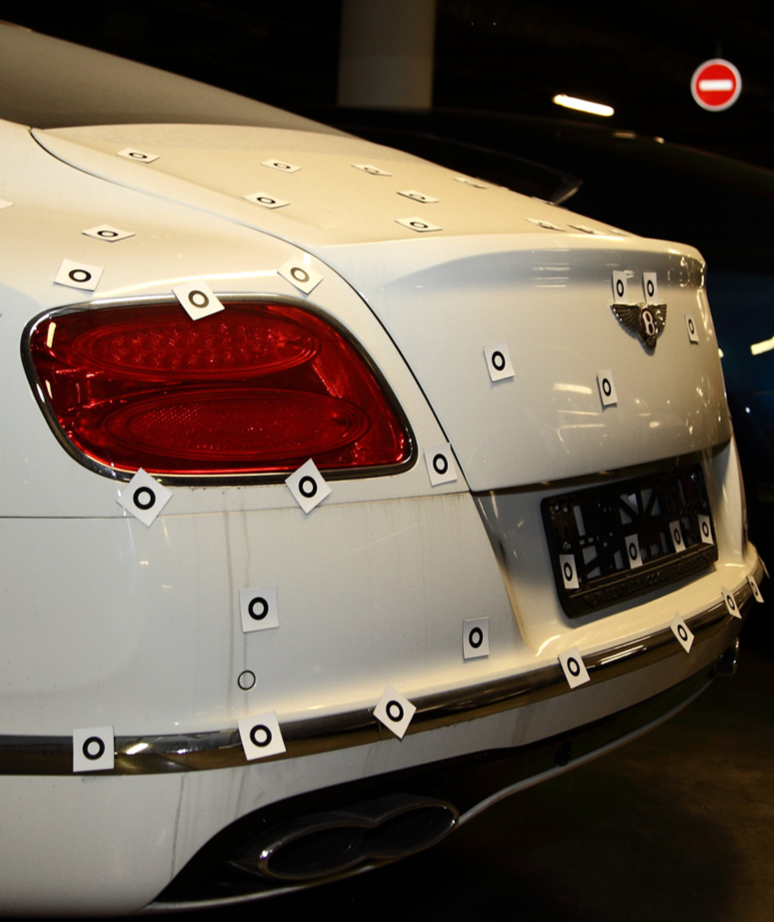

- MARKERS ARE SUPER COOL -

마커가 없이 스캐닝 작업하는 것이 훨씬 편리하지만 Market를 붙이면 대형 Object에서는 형상이 틀어지지 않게 3D데이터를 정렬하는데 도움을 줍니다.

마커없이 작업을 수행하면 3D 스캐닝 과정에서 정합 오차가 발생할 수 있습니다. 마커로 스캔하면 문제가 발생하지 않으므로 매우 쉽고 빠르게 처리 할 수 있습니다.

마커가 없는 경우, 소프트웨어는 모든 데이터를 "Align"하기 위해 지오메트리 또는 텍스처 정보에만 의존합니다. 이 정보는 신뢰할 수 없으며 알고리즘이 항상 올바르게 작동하는 것은 아닙니다. 즉, 소프트웨어가 최종 모델을 만들면 육안으로 그럴듯하게 보일 수도 있지만 기하학적 부정확성은 5 ~ 10mm 정도 될 수도 있습니다.
